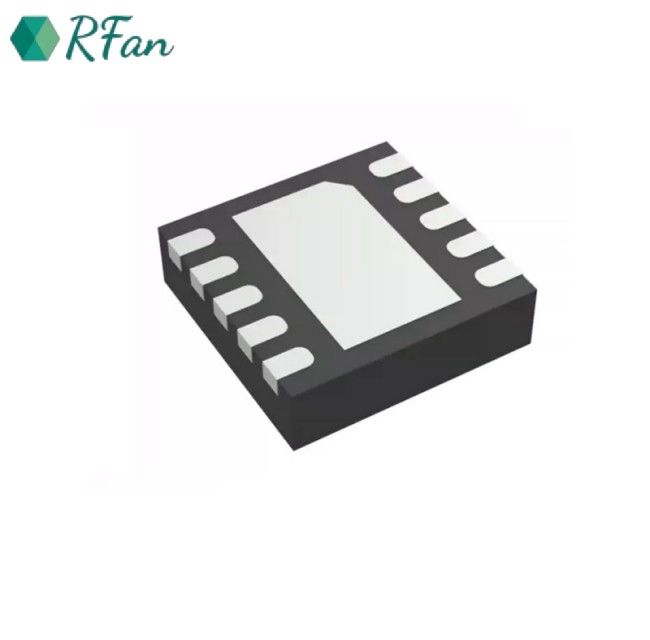

E-Fuse MX6875 سوئیچ محدوده جریان فیوز الکترونیکی با کنترل کلیمپ فوق ولتاژ برای لپ تاپ

لپ تاپ PC MX6875 E-Fuse IC Current Limit Switch Overvoltage Clamp کنترل شده 0

خانواده فیوز های الکترونیکی MX6875 راه حل های حفاظت از مدار و مدیریت قدرت بسیار یکپارچه در بسته های کوچک هستند.دستگاه از قطعات خارجی بسیار کمی استفاده می کند و چندین حالت حفاظت را ارائه می دهدآنها در برابر حمل بیش از حد، مدار کوتاه، افزایش ولتاژ و جریان های واردکننده بیش از حد موثر هستند.MX6875 یک سوئیچ محدوده جریان قابل برنامه ریزی با انتخاب محدوده ولتاژ ورودی و فشار خروجی است. RDS بسیار پایین ((ON) از حفاظت یکپارچه N-کانال FET کمک می کند تا از دست دادن قدرت در طول کار عادی را کاهش دهد.

برنامه های کاربردی با نیازهای ویژه ولتاژ رامپ می توانند از یک خازن واحد برای برنامه ریزی dVdT برای اطمینان از سرعت مناسب خروجی استفاده کنند.کنترل فعال مستقل اجازه می دهد تا کنترل تسلسل سیستم پیچیده.

ویژگی ها

* محدوده ولتاژ ورودی عملیاتی VIN: 3.3V ~ 14.4V * تراژیسور اثر میدان MOS 28mΩ یکپارچه * 5.9V یا 13.6V کلیمپ ولتاژ بیش از حد ثابت

* تا 5A AC قابل تنظیم

* برنامه ریزی شده OUT نرخ کشت، ولتاژ پایین قفل (UVLO) و ولتاژ بالا قفل * ساخته شده در خاموش شدن حرارتی

* 10 پین DFN3*3

برنامه های کاربردی

* لپ تاپ

* آی پد مینی

* سرور

* سرویس PC

اطلاعات سفارش

شماره بخش	توضیحات

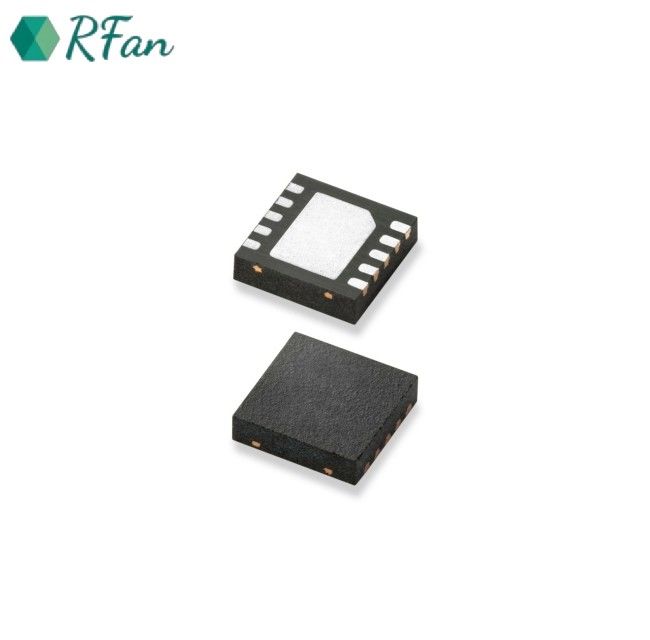

MX6875D33	DFN3*3-10L
MPQ	۳۰۰۰ عدد

حداکثر امتیازات مطلق

پارامتر	ارزش
شماره خودرو	-0.3 تا 24 ولت
خارج، VCP	-0.3 تا VIN +03
IOUT	5A
ILMT، EN، DVdT	-0.3 ولت تا 7 ولت
دمای اتصال	150 درجه سانتیگراد
دمای ذخیره سازی، Tstg	-55 تا 150 درجه سانتیگراد
دمای پیشرو (طلای گیری، 10 ثانیه)	۲۶۰ درجه سانتیگراد
حساسیت ESD HBM	±2000 ولت

شرایط عملیاتی توصیه شدهاشن

نماد	محدوده
VIN، VCP	3.3V تا 14.4V
dVdT,EN	0V تا 6V
ILMT	0V تا 3V
IOUT	0A تا 4A
دمای محیط	-40 تا 85 درجه
دمای کار	-40 تا 125 درجه سانتیگراد

وظایف نهایی

لپ تاپ PC MX6875 E-Fuse IC Current Limit Switch Overvoltage Clamp کنترل شده 1

نام PIN	توضیحات
1 ,2 ,3	شماره خودرو	ولتاژ تغذیه ورودی
4	VCP	انتخاب ولتاژ کلیمپ خروجی بر اساس ولتاژ ورودی. VCPpinto پایین با اتصال یک مقاومت به زمین، یا شناور VCPpinto محدوده های مختلف خروجی کلیمپ را انتخاب کنید. توصیه می شود این پین را با 0 جدا کنید.خازن 1uF.
5	ILMT	يه مقاومت از اين Pinto GND حد اضافه بار و مدار کوتاه رو تنظیم ميکنه
6	dVdT	یک خازن از این پینتو GND را ببندید تا سرعت OUT را در هنگام روشن شدن دستگاه کنترل کند.
7	EN	این یک پین ENABLE است. وقتی که پایین کشیده می شود، عبور داخلی MOSFET را قطع می کند. وقتی بالا کشیده می شود، دستگاه را فعال می کند.
8 ,9 ,10	خارج	خروجی دستگاه
GND	زمین

کاراکتر برقریستکس

نماد	پارامتر	شرایط آزمایش	دقیقه	-آره.	مکس	واحد
شماره ی VIN
VUVLO	آستانه ی UVLO، افزایش می یابد	VCP=بالا	3.2	3.4	3.6	V
	آستانه ی UVLO، افزایش می یابد	VCP=کم یا شناور	3.1	3.2	3.4	V
	آستانه ی UVLO، کاهش آستانه ی UVLO، کاهش	VCP=بالا	7.8	8.0	8.2	V
	آستانه ی UVLO، کاهش آستانه ی UVLO، کاهش	VCP=کم یا شناور	7.6	7.7	7.8	V
VOVC	کلیمپ فوق ولتاژ	VCP=بالا، VIN = 8V، IOUT = 10mA	5.4	5.9	6.4	V
VOVC	کلیمپ فوق ولتاژ	VCP = کم یا شناور، VIN=15V، IOUT = 10mA	12.8	13.6	14.4	V
IIN	جریان عرضه	فعال: EN = 2V		0.9		mA
IQ	جریان عرضه	EN = 0V		12		uA
EN
VENR	ولتاژ آستانه، در حال افزایش است		1.20	1.40	1.60	V
VENF	EN ولتاژ آستانه، کاهش		1.15	1.35	1.50	V
IEN	جریان خروجی ورودی	0V ≤ VEN ≤ 5V	-100	0.45	100	nA
dVdT
IDVdT	جریان شارژ dVdT		100	200	300	nA
RdVdT_disch	مقاومت تخلیه dVdT		50	85	120	Ω
VdVdTmax	dVdT حداکثر ولتاژ خازن			5		V
گاييند ويديت	dVdT به OUT	VOUT: VdVdT		4.85		V/V
tdVdT	زمان ریمپ خروجی	OUT از 0V تا 12V، CdVdT = 0		1		ms
tdVdT	زمان ریمپ خروجی	OUT از 0V تا 12V، CdVdT = 1nF		10		ms
ILMT
IILMT	جریان نشت ILMT		0.2	0.7	2.2	μA
VOPENILMT	ولتاژ باز ILMT	VILMT در حال افزایش است، RILMT = باز	2.5		3.5	V

IOL	محدوده جریان بیش از حد	RILMT = 3.9kΩ	4.8	5.2	5.6	A
		RILMT = 10kΩ	2.5	2.8	3.1	A
		RILMT = 39kΩ	0.8	1.0	1.2	A
		RILMT = 68kΩ	0.4	0.6	0.8	A
IOL R کوتاه	محدوده جریان بیش از حد	RILMT = 0Ω، محدوده جریان مقاومت کوتاه مدت		1.6		A
IOL-R-Open	محدوده جریان بیش از حد	RILMT = محدوده جریان باز و باز مقاومت		1.4		A
ISCP	مدار کوتاه محافظت از جریان			20		A
نسبت به سرعت	سطح مقایسۀ Fast-Trip: محدوده جریان بیش از حد	IFASTRIP: IOL		160		%
به سرعت	تاخیر در مقایسه با Fast-Trip	IOUT > IFASTRIP به IOUT= 0 (پوشاندن)		1		ما
خارج
RDS (فعال)	FET ON مقاومت		20	28	48	mΩ
IOUT-OFF-LKG	جریان خروجی OUT در حالت خاموش	VEN = 0V، VOUT منبع	0	4	6	μA
ROUT_DISCH			55	70	110	Ω
TSD
TSHDN	حد TSD، در حال افزایش است			135		°C
TSHDNhyst	هیستریز TSD			-10		°C
